CK-CS Clamping stud
CK-CS Clamping stud
l Purpose: Operate with flange nut and every kind of clamping plain for fixing work piece on slotted table.
l Material: S45C, black oxide furnished
l Heat treatment： HRC 32±5°
l Product spec: Inch size 5/16”/3/8”/1/2”/5/8”/3/4”7/8”/1”
Metric size M8/M10/M12/M14 /M16/M18/M20/M22/M24
|

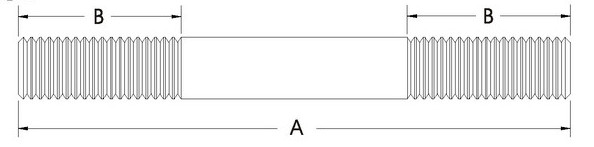

Order no. |
Metric spec. |
A(mm) |
B(mm) |
|
CSM-42002 |
M8×P1.25×50 |
50 |
20 |
|
CSM-42003 |
M8×P1.25×75 |
75 |
30 |
|
CSM-42004 |
M8×P1.25×100 |
100 |
40 |
|
CSM-42005 |
M8×P1.25×125 |
125 |
40 |
|
CSM-42006 |
M8×P1.25×150 |
150 |
40 |
|
CSM-42007 |
M8×P1.25×175 |
175 |
40 |
|
CSM-42008 |
M8×P1.25×200 |
200 |
40 |
|
CSM-43002 |
M10×P1.5×75 |
50 |
20 |
|
CSM-43003 |
M10×P1.5×75 |
75 |
30 |
|
CSM-43004 |
M10×P1.5×100 |
100 |
40 |
|
CSM-43005 |
M10×P1.5×125 |
125 |
40 |
|
CSM-43006 |
M10×P1.5×150 |
150 |
40 |
|
CSM-43007 |
M10×P1.5×175 |
175 |
40 |
|
CSM-43008 |
M10×P1.5×200 |
200 |
40 |
|
CSM-44002 |
M12×P1.75×50 |
50 |
20 |
|
CSM-44003 |
M12×P1.75×75 |
75 |
30 |
|
CSM-44004 |
M12×P1.75×100 |
100 |
40 |
|
CSM-44005 |
M12×P1.75×125 |
125 |
40 |
|
CSM-44006 |
M12×P1.75×150 |
150 |
40 |
|
CSM-44007 |
M12×P1.75×175 |
175 |
40 |
|
CSM-44008 |
M12×P1.75×200 |
200 |
40 |
|
CSM-44009 |
M12×P1.75×225 |
225 |
45 |
|
CSM-44010 |
M12×P1.75×250 |
250 |
45 |
|
CSM-44012 |
M12×P1.75×300 |
300 |
45 |
|
CSM-44014 |
M12×P1.75×350 |
350 |
45 |
|
CSM-44016 |
M12×P1.75×400 |
400 |
45 |
|
CSM-44503 |
M14×P2.0×75 |
75 |
30 |
|
CSM-44504 |
M14×P2.0×100 |
100 |
40 |
|
CSM-44505 |
M14×P2.0×125 |
125 |
40 |
|
CSM-44506 |
M14×P2.0×150 |
150 |
40 |
|
CSM-44507 |
M14×P2.0×175 |
175 |
40 |
|
CSM-44508 |
M14×P2.0×200 |
200 |
40 |
|
CSM-44509 |
M14×P2.0×225 |
225 |
45 |
|
CSM-44510 |
M14×P2.0×250 |
250 |
45 |
|
CSM-44512 |
M14×P2.0×300 |
300 |
45 |
|
CSM-44514 |
M14×P2.0×350 |
350 |
45 |
|
CSM-44516 |
M14×P2.0×400 |
400 |
45 |
|
CSM-45003 |
M16×P2.0×75 |
75 |
30 |
|
CSM-45004 |
M16×P2.0×100 |
100 |
45 |
|
CSM-45005 |
M16×P2.0×125 |
125 |
45 |
|
CSM-45006 |
M16×P2.0×150 |
150 |
45 |
|
CSM-45007 |
M16×P2.0×175 |
175 |
45 |
|
CSM-45008 |
M16×P2.0×200 |
200 |
45 |
|
CSM-45009 |
M16×P2.0×225 |
225 |
45 |
|
CSM-45010 |
M16×P2.0×250 |
250 |
45 |
|
CSM-45012 |
M16×P2.0×300 |
300 |
45 |
|
CSM-45014 |
M16×P2.0×350 |
350 |
45 |
|
CSM-45016 |
M16×P2.0×400 |
400 |
45 |
|
CSM-45018 |
M16×P2.0×450 |
450 |
45 |
|
CSM-45020 |
M16×P2.0×500 |
500 |
45 |
|
CSM-46003 |
M18×P2.5×75 |
75 |
30 |
|
CSM-46004 |
M18×P2.5×100 |
100 |
40 |
|
CSM-46005 |
M18×P2.5×125 |
125 |
45 |
|
CSM-46006 |
M18×P2.5×150 |
150 |
45 |
|
CSM-46007 |
M18×P2.5×175 |
175 |
45 |
|
CSM-46008 |
M18×P2.5×200 |
200 |
45 |
|
CSM-46010 |
M18×P2.5×250 |
250 |
50 |
|
CSM-46012 |
M18×P2.5×300 |
300 |
50 |
|
CSM-46014 |
M18×P2.5×350 |
350 |
50 |
|
CSM-46016 |
M18×P2.5×400 |
400 |
50 |
|
CSM-46018 |
M18×P2.5×450 |
450 |
50 |
|
CSM-46020 |
M18×P2.5×500 |
500 |
50 |
|
CSM-47003 |
M20×P2.5×75 |
75 |
30 |
|
CSM-47004 |
M20×P2.5×100 |
100 |
40 |
|
CSM-47005 |
M20×P2.5×125 |
125 |
45 |
|
CSM-47006 |
M20×P2.5×150 |
150 |
45 |
|
CSM-47007 |
M20×P2.5×175 |
175 |
45 |
|
CSM-47008 |
M20×P2.5×200 |
200 |
45 |
|
CSM-47009 |
M20×P2.5×225 |
225 |
50 |
|
CSM-47010 |
M20×P2.5×250 |
250 |
50 |
|
CSM-47011 |
M20×P2.5×275 |
275 |
50 |
|
CSM-47012 |
M20×P2.5×300 |
300 |
50 |
|
CSM-47014 |
M20×P2.5×350 |
350 |
50 |
|
CSM-47016 |
M20×P2.5×400 |
400 |
50 |
|
CSM-47018 |
M20×P2.5×450 |
450 |
50 |
|
CSM-47020 |
M20×P2.5×500 |
500 |
50 |
|
CSM-48003 |
M24×P3.0×75 |
75 |
30 |
|
CSM-48004 |
M24×P3.0×100 |
100 |
40 |
|
CSM-48005 |
M24×P3.0×125 |
125 |
45 |
|
CSM-48006 |
M24×P3.0×150 |
150 |
45 |
|
CSM-48007 |
M24×P3.0×175 |
175 |
45 |
|
CSM-48008 |
M24×P3.0×200 |
200 |
45 |
|
CSM-48010 |
M24×P3.0×250 |
250 |
50 |
|
CSM-48012 |
M24×P3.0×300 |
300 |
50 |
|
CSM-48014 |
M24×P3.0×350 |
350 |
50 |
|
CSM-48016 |
M24×P3.0×400 |
400 |
50 |
|
CSM-48018 |
M24×P3.0×450 |
450 |
50 |
|
CSM-48020 |
M24×P3.0×500 |
500 |
50 |
|
Order no. |
Inch spec. |
A(mm) |
B(mm) |
|
CS-42003 |
5/16"-18×3" |
75 |
30 |
|
CS-42004 |
5/16"-18×4" |
100 |
40 |
|
CS-42005 |
5/16"-18×5" |
125 |
40 |
|
CS-42006 |
5/16"-18×6" |
150 |
40 |
|
CS-42007 |
5/16"-18×7" |
175 |
40 |
|
CS-42008 |
5/16"-18×8" |
200 |
40 |
|
CS-43003 |
3/8"-16×3" |
75 |
30 |
|
CS-43004 |
3/8"-16×4" |
100 |
40 |
|
CS-43005 |
3/8"-16×5" |
125 |
40 |
|
CS-43006 |
3/8"-16×6" |
150 |
40 |
|
CS-43007 |
3/8"-16×7" |
175 |
40 |
|
CS-43008 |
3/8"-16×8" |
200 |
40 |
|
CS-44003 |
1/2"-12×3" |
75 |
30 |
|
CS-44004 |
1/2"-12×4" |
100 |
40 |
|
CS-44005 |
1/2"-12×5" |
125 |
40 |
|
CS-44006 |
1/2"-12×6" |
150 |
40 |
|
CS-44007 |
1/2"-12×7" |
175 |
40 |
|
CS-44008 |
1/2"-12×8" |
200 |
40 |
|
CS-44009 |
1/2"-12×9" |
225 |
45 |
|
CS-44010 |
1/2"-12×10" |
250 |
45 |
|
CS-44012 |
1/2"-12×12" |
300 |
45 |
|
CS-44014 |
1/2"-12×14" |
350 |
45 |
|
CS-44016 |
1/2"-12×16" |
400 |
45 |
|
CS-44503 |
1/2"-13UNC×3" |
75 |
30 |
|
CS-44504 |
1/2"-13UNC×4" |
100 |
40 |
|
CS-44505 |
1/2"-13UNC×5" |
125 |
40 |
|
CS-44506 |
1/2"-13UNC×6" |
150 |
40 |
|
CS-44507 |
1/2"-13UNC×7" |
175 |
40 |
|
CS-44508 |
1/2"-13UNC×8" |
200 |
40 |
|
CS-44509 |
1/2"-13UNC×9" |
225 |
45 |
|
CS-44510 |
1/2"-13UNC×10" |
250 |
45 |
|
CS-44512 |
1/2"-13UNC×12" |
300 |
45 |
|
CS-44514 |
1/2"-13UNC×14" |
350 |
45 |
|
CS-44516 |
1/2"-13UNC×16" |
400 |
45 |
|
CS-45003 |
5/8"-11×3" |
75 |
30 |
|
CS-45004 |
5/8"-11×4" |
100 |
40 |
|
CS-45005 |
5/8"-11×5" |
125 |
40 |
|
CS-45006 |
5/8"-11×6" |
150 |
40 |
|
CS-45007 |
5/8"-11×7" |
175 |
40 |
|
CS-45008 |
5/8"-11×8" |
200 |
40 |
|
CS-45009 |
5/8"-11×9" |
225 |
45 |
|
CS-45010 |
5/8"-11×10" |
250 |
45 |
|
CS-45011 |
5/8"-11×11" |
275 |
45 |
|
CS-45012 |
5/8"-11×12" |
300 |
45 |
|
CS-45014 |
5/8"-11×14" |
350 |
45 |
|
CS-45016 |
5/8"-11×16" |
400 |
45 |
|
CS-45018 |
5/8"-11×18" |
450 |
45 |
|
CS-45020 |
5/8"-11×20" |
500 |
45 |
|
CS-46003 |
3/4"-10×3" |
75 |
30 |
|
CS-46004 |
3/4"-10×4" |
100 |
40 |
|
CS-46005 |
3/4"-10×5" |
125 |
45 |
|
CS-46006 |
3/4"-10×6" |
150 |
45 |
|
CS-46007 |
3/4"-10×7" |
175 |
45 |
|
CS-46008 |
3/4"-10×8" |
200 |
45 |
|
CS-46009 |
3/4"-10×9" |
225 |
50 |
|
CS-46010 |
3/4"-10×10" |
250 |
50 |
|
CS-46011 |
3/4"-10×11" |
275 |
50 |
|
CS-46012 |
3/4"-10×12" |
300 |
50 |
|
CS-46014 |
3/4"-10×14" |
350 |
50 |
|
CS-46016 |
3/4"-10×16" |
400 |
50 |
|
CS-46018 |
3/4"-10×18" |
450 |
50 |
|
CS-46020 |
3/4"-10×20" |
500 |
50 |
|
CS-46022 |
3/4"-10×22" |
550 |
50 |
|
CS-46024 |
3/4"-10×24" |
600 |
50 |
|
CS-47003 |
7/8"-9×3" |
75 |
30 |
|
CS-47004 |
7/8"-9×4" |
100 |
45 |
|
CS-47005 |
7/8"-9×5" |
125 |
45 |
|
CS-47006 |
7/8"-9×6" |
150 |
45 |
|
CS-47007 |
7/8"-9×7" |
175 |
45 |
|
CS-47008 |
7/8"-9×8" |
200 |
45 |
|
CS-47010 |
7/8"-9×10" |
250 |
50 |
|
CS-47012 |
7/8"-9×12" |
300 |
50 |
|
CS-47014 |
7/8"-9×14" |
350 |
50 |
|
CS-47016 |
7/8"-9×16" |
400 |
50 |
|
CS-47018 |
7/8"-9×18" |
450 |
50 |
|
CS-47020 |
7/8"-9×20" |
500 |
50 |
|
CS-48003 |
1"-8×3" |
75 |
30 |
|
CS-48004 |
1"-8×4" |
100 |
45 |
|
CS-48005 |
1"-8×5" |
125 |
45 |
|
CS-48006 |
1"-8×6" |
150 |
45 |
|
CS-48007 |
1"-8×7" |
175 |
45 |
|
CS-48008 |
1"-8×8" |
200 |
45 |
|
CS-48010 |
1"-8×10" |
250 |
50 |
|
CS-48012 |
1"-8×12" |
300 |
50 |
|
CS-48014 |
1"-8×14" |
350 |
50 |
|
CS-48016 |
1"-8×16" |
400 |
50 |
|
CS-48018 |
1"-8×18" |
450 |
50 |
|
CS-48020 |
1"-8×20" |
500 |
50 |
